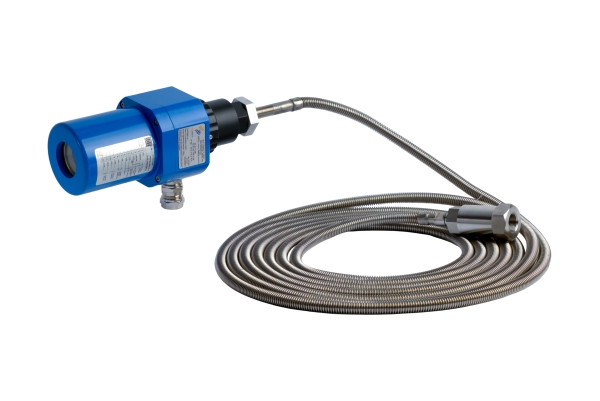

برای تشخیص شعله‌های با سوخت های گاز، گازوئیل و مازوت مناسب می‌باشد. این مدل دستگاه، از شعله‌بین‌های فیبر اپتیکی (Fiber Optic) بوده که از طریق فیبر اپتیکی با کوره و یا محفظة احتراق مرتبط می‌شود و نور ساطع‌شدة شعله از طریق فیبر اپتیکی روی حسگر نوری متمرکز می‌شود و حسگر نوری سیگنال‌های الکتریکی متناسب با نور دریافت‌شده را تولید می‌کند پس از اندازه گیری مشخصات نوری شعله و پردازش توسط پردازنده های سیستم براساس الگوریتم مشخصی داده‌ها در خروجی‌های سیستم قرار می‌گیرند.
شرح کلی سیستم
این مدل دستگاه، از شعله‌بین‌های فیبر اپتیکی (Fiber Optic) بوده که از طریق فیبر اپتیکی با کوره و یا محفظه احتراق مرتبط می‌شود و نور ساطع‌شده شعله از طریق فیبر اپتیکی روی حسگر نوری متمرکز می‌شود و حسگر نوری سیگنال‌های الکتریکی متناسب با نور دریافت‌شده را تولید می‌کند پس از اندازه گیری مشخصات نوری شعله و پردازش توسط پردازنده های سیستم براساس الگوریتم مشخصی داده‌ها در خروجی‌های سیستم قرار می‌گیرند.
خروجی‌های سیستم عبارتند از: نرم‌افزار کاربری با پروتکل RS485، جریان خروجی آنالوگ 0-20mA و 4-20mA، رله شعله، رله خطا و LEDهای روی پنل دستگاه.
| 1x NO contact, 24 VDC, 0.5 A | کنترل رلة وضعیت سیستم | 190 – 570 nm | حساسیت طیفی |
| 0/4 … 20 mA, max. load 750 ohm | جریان خروجی آنالوگ | 24 VDC ±20% | ولتاژ کاری |
| RS485, Modbus RTU | پروتکل ارتباطی | 5 W | توان مصرفی |
| IP66 | درجة حفاظتی | -40°C to +85°C | دمای محیطی |
| 6° | زاویه دید اپتیکی | Safety Self-monitoring and fail-safe | ایمنی |
| 120 mm, length approx. 258 mm | ابعاد | 1, 2, 3, 5 s | زمان ایمنی (FFRT) |
| approx. 2.5 kg | وزن | 1x NO contact, 24 VDC, 0.5 A | کنتاکت رلة شعله |
قابلیت های کلیدی
کاربردها
مشخصات و قابلیت‌های نرم‌افزار کاربری
مشخصات و قابلیت‌های نرم‌افزار کاربری:
قابلیت نصب بر روی سیستم‌عامل ویندوز
اتصال به 64 دستگاه شعله‌بین تنها با دو رشته سیم با استفاده از رابط RS485 و پروتکل Modbus RTU
امکان ذخیره‌سازی اطلاعات و اجرای اطلاعات
ذخیره‌سازی‌شده برای تجزیه و تحلیل‌های مورد نیاز
امکان ذخیره‌سازی اطلاعات در فرمت اکسل
نمایش وضعیت تنظیم سوئیچ‌های آستانة شدت، آستانة فرکانس و ضریب تقویت (Gain) سیگنال
نمایش شکل موج، شدت نور و فرکانس نوسانات اندازه‌گیری‌شده از نور شعله.
استانداردها
استانداردهای EMC/EMI
IEC 61000-4-2
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-11
IEC 61000-4-3
IEC 61000-4-6
استانداردIP66
استاندارد ضد انفجاری (ATEX)
