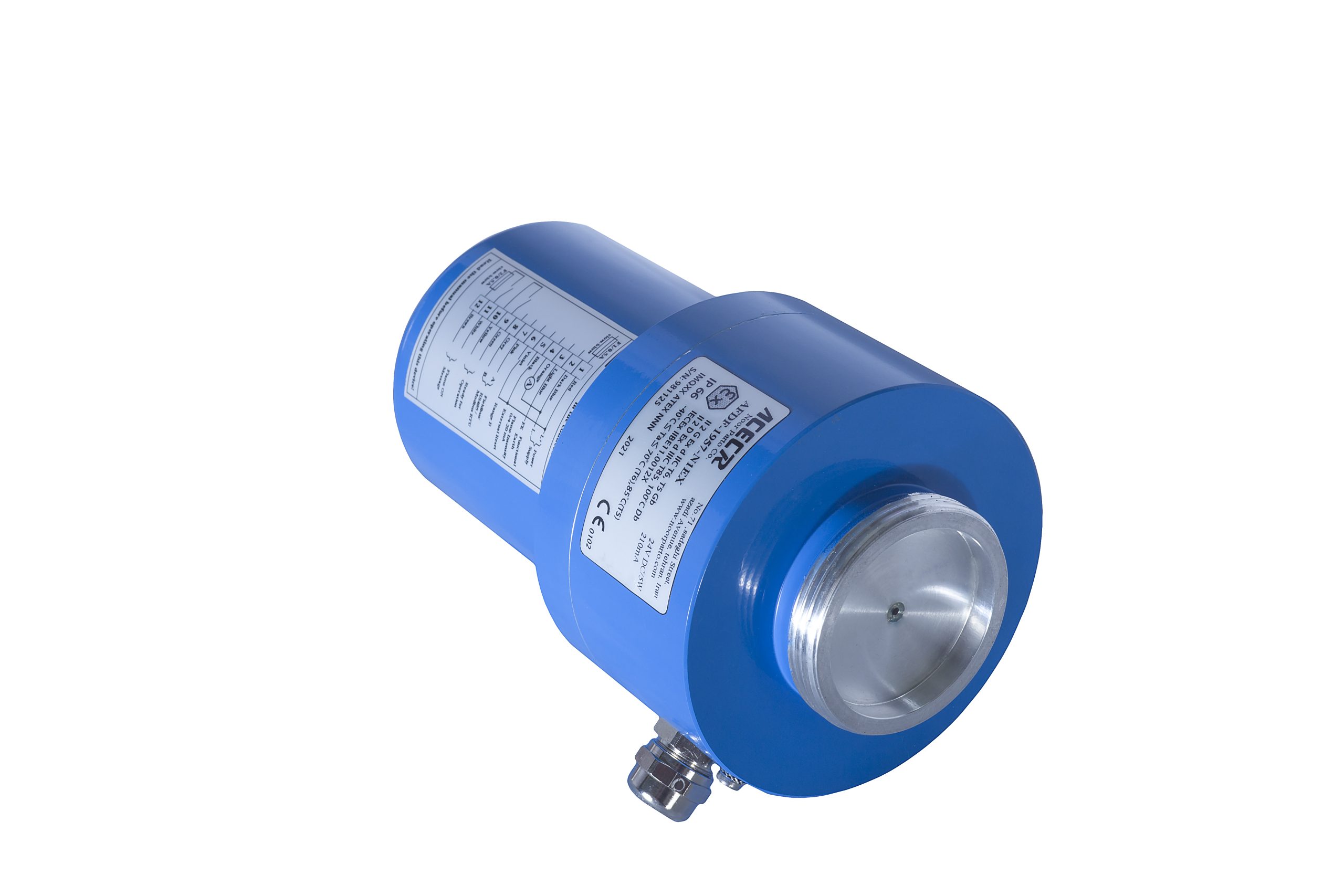

این مدل دستگاه، از آشکارسازهای شعله فیبر اپتیکی (Fiber Optic) بوده که از طریق فیبر اپتیکی با کوره و یا محفظة احتراق مرتبط می‌شود و نور ساطع‌شدة شعله از طریق فیبر اپتیکی روی حسگر نوری متمرکز می‌شود و حسگر نوری سیگنال‌های الکتریکی متناسب با نور دریافت‌شده را تولید می‌کند پس از اندازه گیری مشخصات نوری شعله و پردازش توسط پردازنده های سیستم براساس الگوریتم مشخصی داده‌ها در خروجی‌های سیستم قرار می‌گیرند.
شرح کلی سیستم
این مدل دستگاه، از آشکارسازهای شعله فیبر اپتیکی (Fiber Optic) بوده که از طریق فیبر اپتیکی با کوره و یا محفظه احتراق مرتبط می‌شود و نور ساطع‌شده شعله از طریق فیبر اپتیکی روی حسگر نوری متمرکز می‌شود و حسگر نوری سیگنال‌های الکتریکی متناسب با نور دریافت‌شده را تولید می‌کند پس از اندازه گیری مشخصات نوری شعله و پردازش توسط پردازنده های سیستم براساس الگوریتم مشخصی داده‌ها در خروجی‌های سیستم قرار می‌گیرند.
خروجی‌های سیستم:
| 1x NO contact, 24 VDC, 0.5 A | کنتاکت رله وضعیت سیستم | 250 – 1100 nm | حساسیت طیفی |
| 0/4 … 20 mA, max. load 750 ohm | جریان خروجی آنالوگ | 24 VDC ±20% | ولتاژ کاری |
| RS485, Modbus RTU | پروتکل ارتباطی | 5 W | توان مصرفی |
| IP66 | درجة حفاظتی | -40°C to +85°C | دمای محیطی |
| 6° | زاویه دید اپتیکی | Safety Self-monitoring and fail-safe | ایمنی |
| ∅ 120 mm, length 258 mm | ابعاد | 1, 2, 3, 5 s | زمان ایمنی (FFRT) |
| approx. 2.5 kg | وزن | 1x NO contact, 24 VDC, 0.5 A | کنتاکت رلة شعله |
قابلیت های کلیدی
کاربردها
مشخصات و قابلیت‌های نرم‌افزار کاربری
مشخصات و قابلیت‌های نرم‌افزار کاربری:
استانداردها
استانداردهای EMC/EMI:
استاندارد ارتعاش
استاندارد دما
استاندارد IP66
